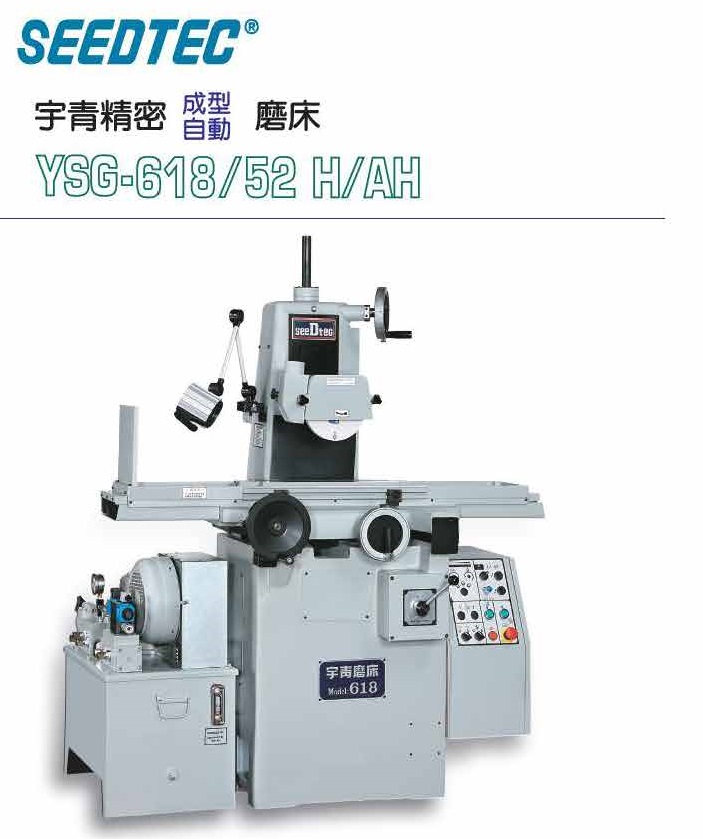

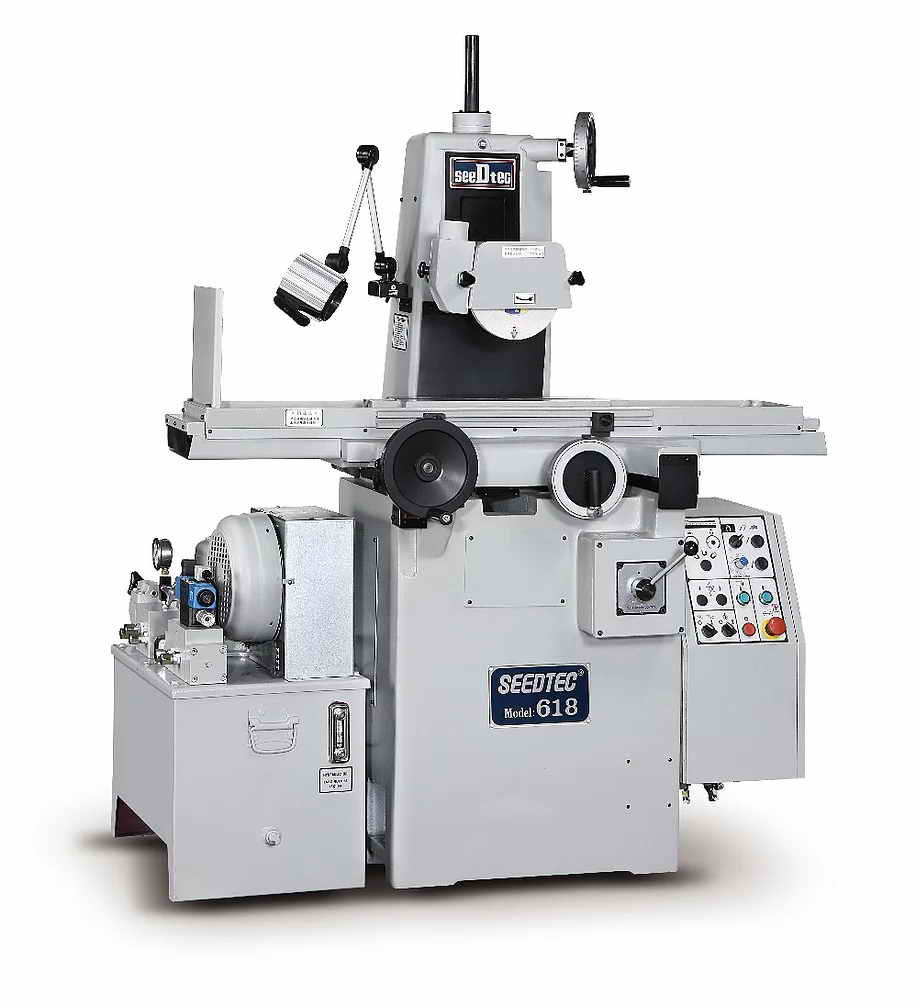

宇青磨床

半自動油壓系列

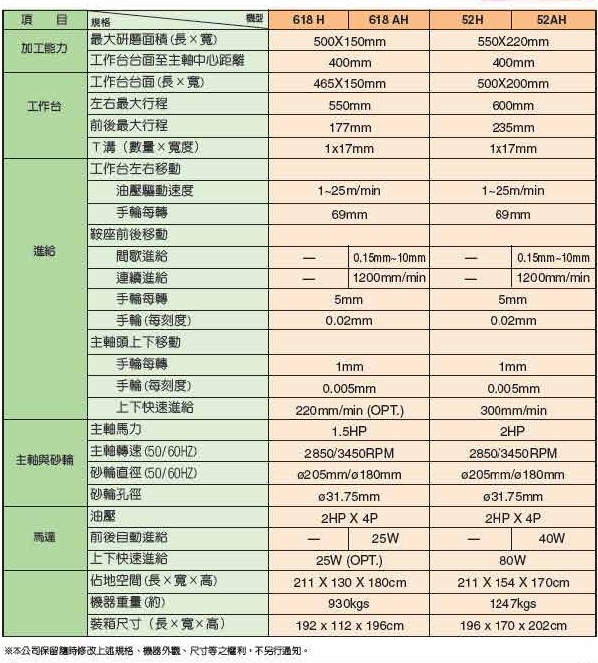

平面磨床工作台 (長 x 寬) /

YSG-618H/AH: 465mm x 150mm
YSG-52H/AH: 500mm x 200mm

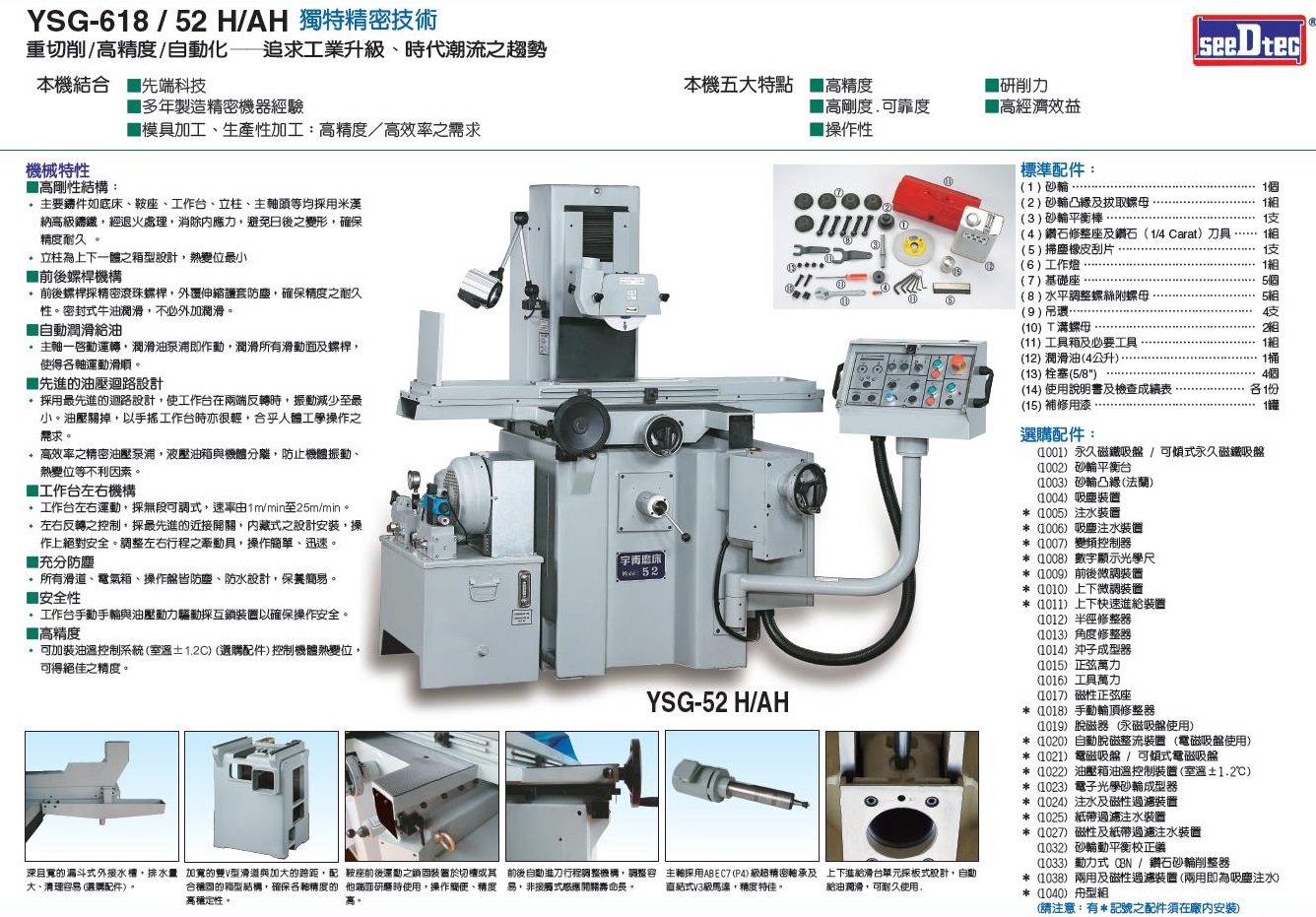

機台特點 /

■ 精度

工作台面精度保證(試磨片x6片，其高度差) : 2μ
上下軸進刀最小單位 : 5μ
■ 主軸及馬達

2HP V3級低震動主軸動馬達。
精密主軸採套筒式， 軸承等級 ABEC Class 7 (P4) 軸承，0.003m/m TIR。
618H/AH 主軸軸承前端使用1個滾柱軸承， 後端兩個斜角滾珠軸承。
52H/AH 主軸軸承前端使用1個滾柱軸承及兩個斜角滾珠軸承， 後端兩個斜角滾珠軸承 。
■ 底床及滑軌

前後雙V， 左右1V一平，貼附耐磨片Turcite B，以及手工鏟花， 3軸滑軌皆硬軌。
一體式鑄件底床以及滑軌。
主鑄件皆採用米漢納高級鑄鐵，經過退火及季化，不變形。

■ 油壓系統

工作台左右運動採無段式， 速率1m/min~25m/min。
先進的油壓迴路系統，工作台在兩端反轉時，達到最小的震動，即使關掉油壓，手搖亦輕鬆省力。
■ 潤滑系統

全自動以及集中式的潤滑系統。
