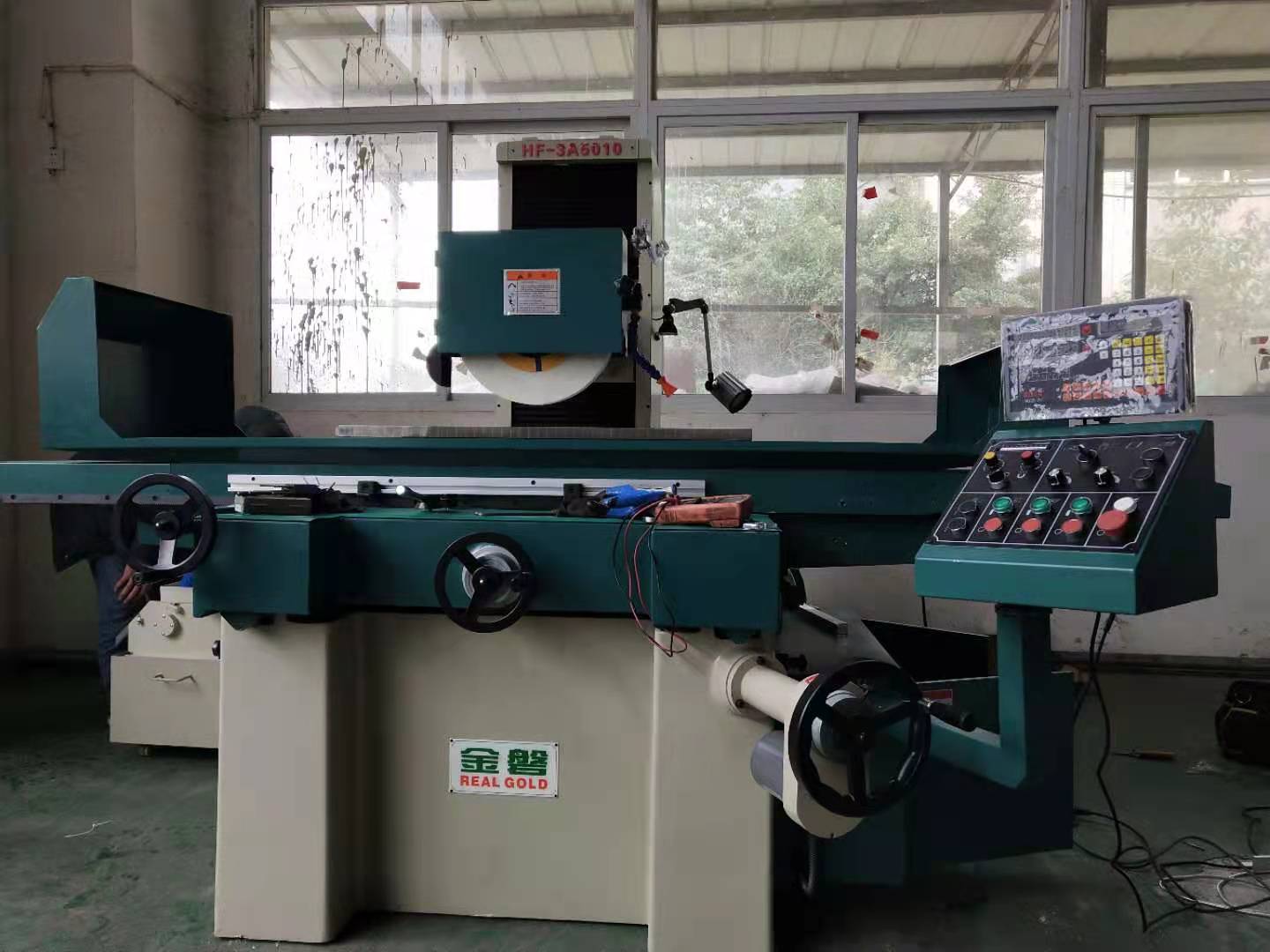

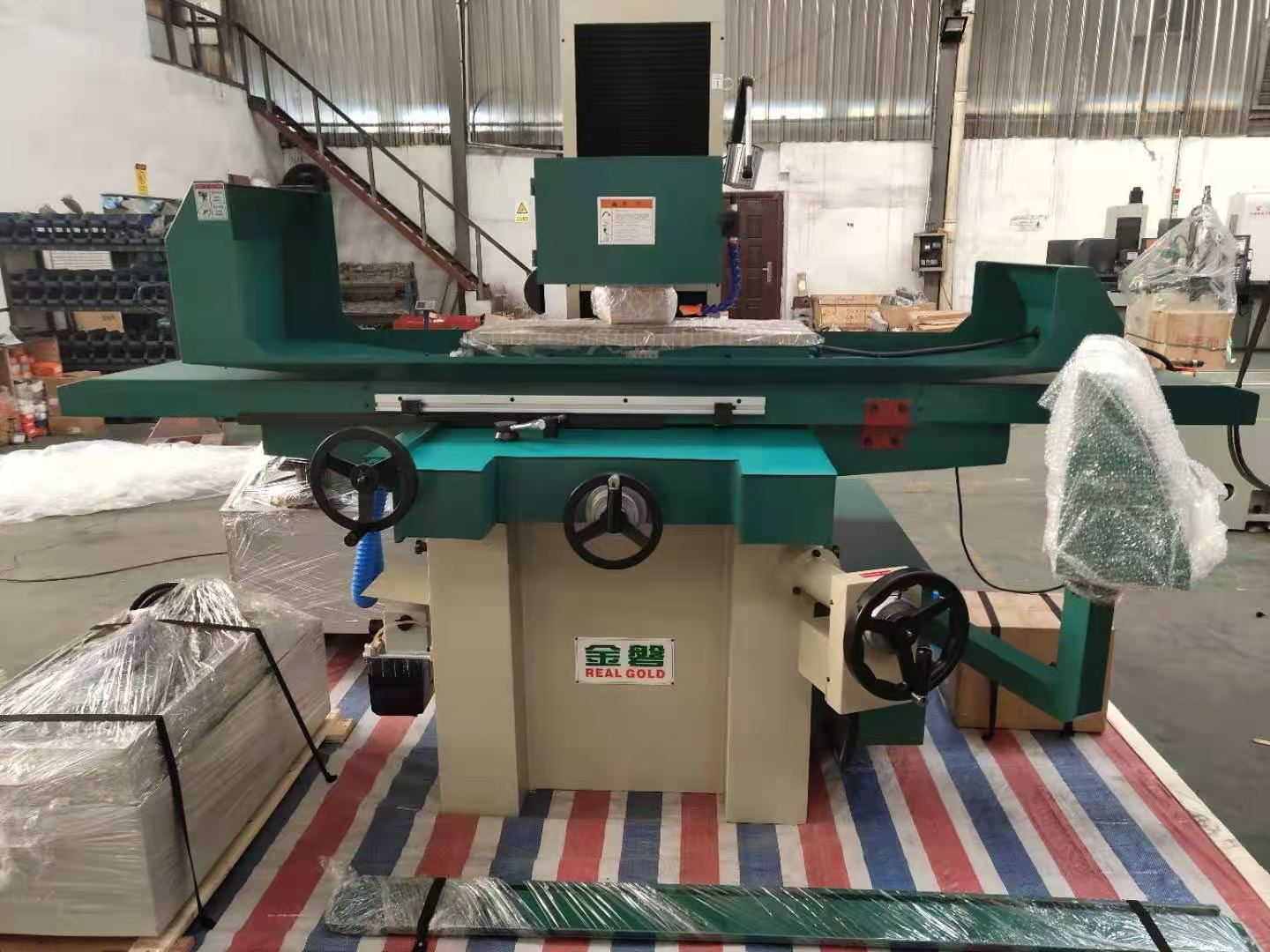

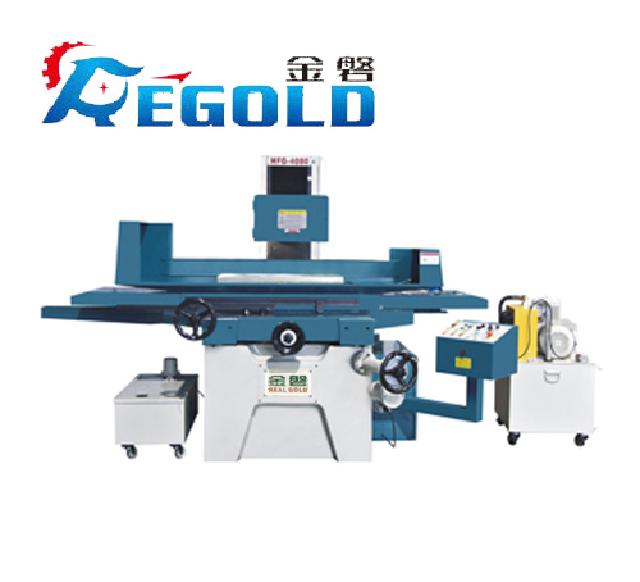

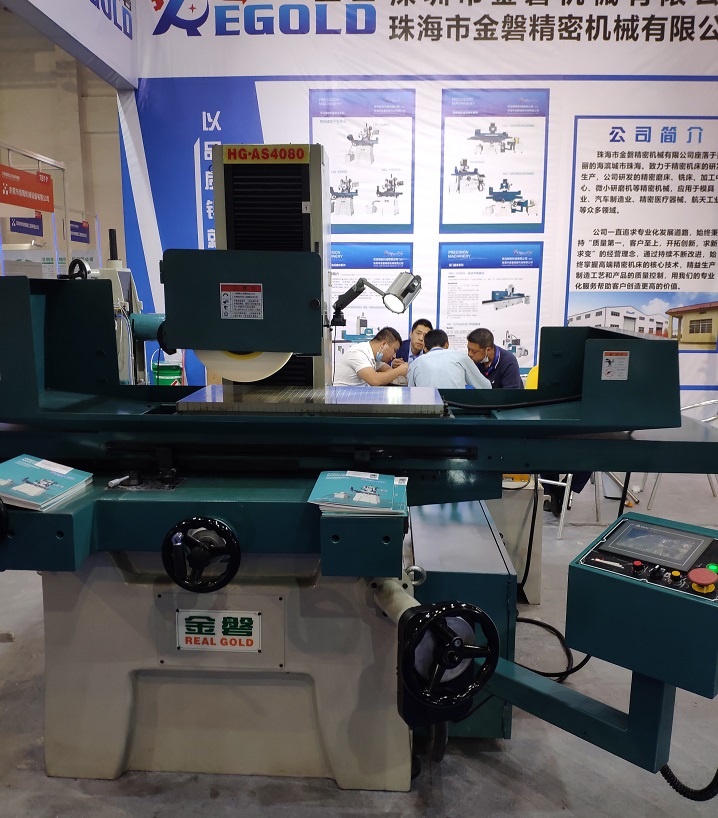

金磐精密磨床 油压自动磨床 HG-3A4080/AS4080 机床型号: HG-3A4080/AS4080 行程大小: 400×800 工作台面: 400×800 其它描述: AS为伺服进刀可分段设置粗磨精磨,3A机型上下快速要手动进刀 在线咨询 产品详情 *3A:左右油压换向,前后自动,上下快速 *AS:左右油压换向,前后自动,上下(伺服)自动 磨床属性 ——一体式NC操作面板 @无需程序编写,直接输入加工参数即可,简单、易学、操作方便 @将倍率开关选择OOF档,点选相应参数后旋转电子手轮即可进行参数的加减设置 @磨削参数的设置可以再自动磨削中无须停止,动能修改立即生效 @多重削磨方式【S型进给 切槽单边下刀 切槽双边下刀 Y轴单边进给 Y轴双边进给】任意选择 @工件自动磨削结束后按照推刀参数数据自动提升磨头至设定数据,方便用户取放工件再次进行加工。 ——较传统机床优点—— @一人多机的操作模式可以大大降低人工成本 @磨削程序的模组化让工人的操作更简捷、便利 @一体式NC面板的设计直接提高面板使用寿命和防护等级IP66,更适应于个各种恶劣的工作环境 @MCU嵌入式控制系统根据平面磨床量身开发,较PLC控制具有参数简易化设置、操作更简单、光栅集成化设计、故障自我诊断功能清楚。 @故障自诊断功能通过数码显示设备故障位置,方便客户对设备故障的自我排除。 项目 单位 HG-3A4080/AS4080 工作范围 工作台面积 mm 400×800 工作面至主轴中心最大距离 mm 600 左右有效行程 mm 800 前后有效行程 mm 400 工作台最大承受重量 kg 350 进刀位移 上下 手轮进刀 mm 1圈 2 mm 1格 0.005 自动进刀(AS型) mm/t 0.001-0.04 快速移动 mm/min 380(50HZ)/460(60HZ)选配 前后 手轮进刀 mm 1圈 5 mm 1格 0.02 自动进刀 mm/t 0.1-10 快速移动 mm/min 900(50HZ)/1100(60HZ)选配 左右 工作台移动速度 m/min 5月25日 砂轮 砂轮尺寸(外径*宽度*内径) mm 355×38×127 主轴 r.p.m 1450(50HZ)/1800(60HZ)选配 噪音值 db 〈75 驱动电机 主轴马达 HP 7.5 油压马达 HP 2 前后自动马达 w 150 上下快速马达(3A型) w 150 上下伺服马达(AD型) kw 0.75 冷却马达 HP 1月8日 机械尺寸 机械高度 mm 2000 操作空间(长×宽) mm 4200×3000 运输 装箱尺寸(长×宽×高) mm 3600*2600*2350 重量 kg 3100
