金磐精密磨床

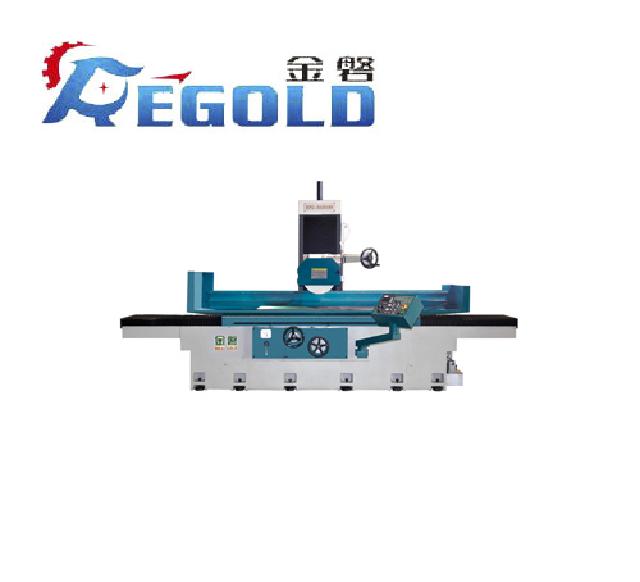

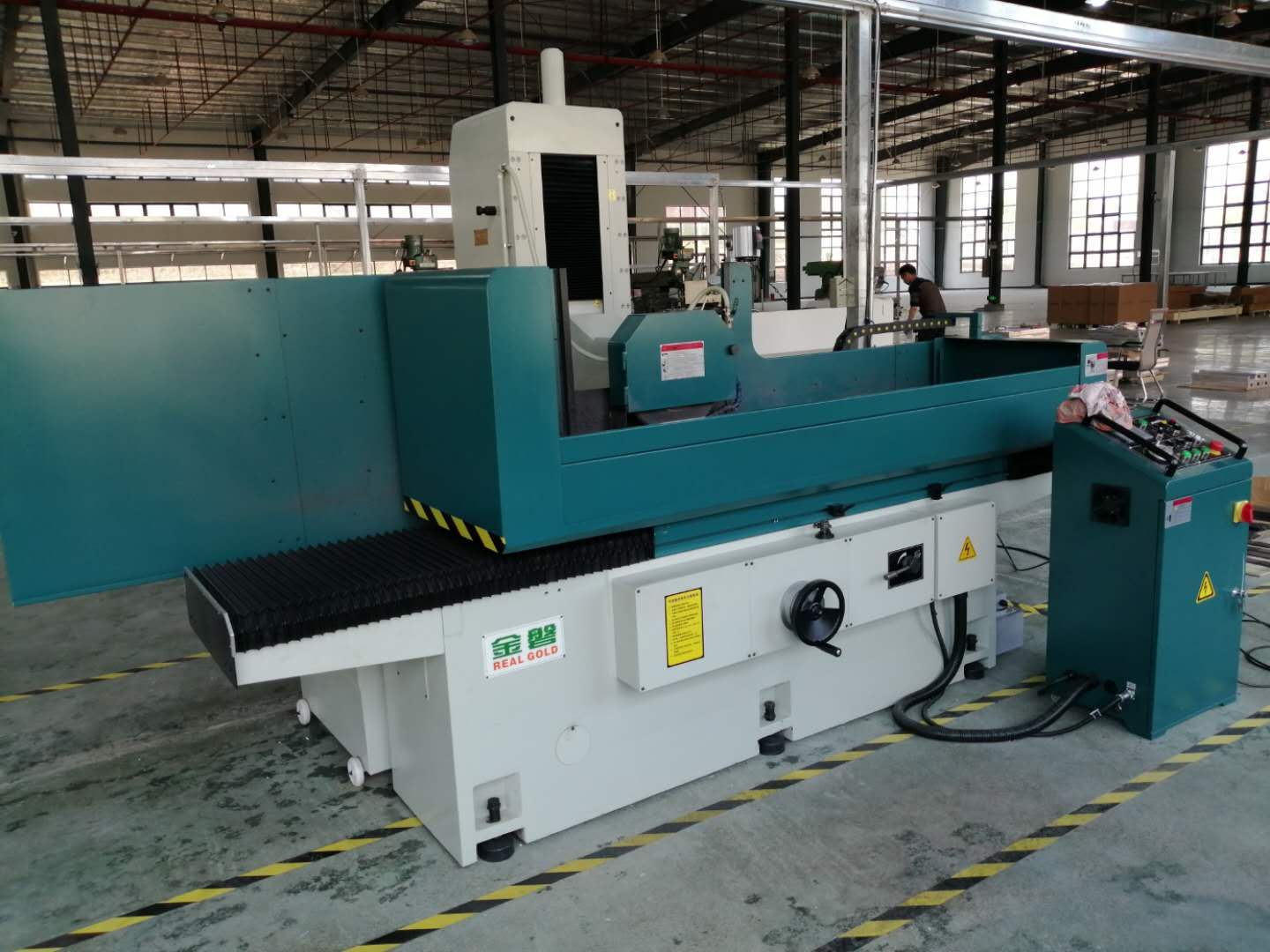

动柱移动式磨床 HG-510AHD/AS 512AHD/AS

机床型号： HG-510AHD/AS
行程大小： 500*1000
工作台面： 500*1000
其它描述：前后移动由立柱整体移动，T字型床身，刚性强。

产品详情

*3A：左右油压换向，前后自动，上下快速
*AS：左右油压换向，前后自动，上下(伺服)自动
磨床属性
1、双壁式高刚性立柱保证主轴研磨的稳定性
2、加大轴径的主轴可直接安装406mm大尺寸砂轮，方便用户研磨梯度落差较大的的工作，比传统355直径砂轮研磨的高度更大，节省客户购买大机床的购买成本
3、主轴中心线至工作台面的距离由传统的600mm加大到700mm，满足客户研磨较高的工件要求，大大节省机床的购买成本
4、机床前后换向采用光栅尺坐标式采点，比传统的前后手动调节换向距离简单易用
5、主轴采用大轴经轴承，配合10HP主轴马达提升机台切削能力
6、可选配15HP主轴马达及加大轴径主轴进行大切削量的研磨
规格	项目		单位	510AHD/AS	50120AHD/AS
能力	工作台工作面积		mm	1000*500	1200*500
	左右最大移动量		mm	1260	1460
	前后最大移动量		mm	580	580
	工作台面至主轴中心最大距离		mm	700	700
	工作台最大承受重量		Kgs	800	800
工作台	工作台T型槽		mm*N	16*3	16*3
	工作台速度		m/min	5月25日	5月25日
	前后手轮进刀	1格	mm	0.02	0.02
		1圈	mm	5	5
	前后自动进刀		mm	0.5-12	0.5-12
	前后快速移动量	50HZ	mm/min	1250	1250
		60HZ	mm/min	1500	1500
上下结构	上下手轮进刀	1格	mm	0.001	0.001
		1圈	mm	0.25	0.25
	自动进给量(AS)		mm	×1:0.001	×1:0.001
			mm	×5:0.005	×5:0.005
			mm	×10:0.01	×10:0.01
	上下快速移动量		mm/min	230	230
砂轮	砂轮尺寸	标配	mm	Ø 35520-40127	Ø 35520-40127
		选配	mm	Ø 40620-50127	Ø 40620-50127
	主轴转速	50HZ	R.P.M	1450	1450
		60HZ	R.P.M	1750	1750
	主轴马达	标配	HP*P	7.5*4	7.5*4
		选配	HP*P	10*4	10*4
马达	上下驱动马达		HP*P	½*4	½*4
	油压马达		HP*P	4*6	4*6
	衡水马达		HP*P	1/8*2	1/8*2
	前后驱动马达		HP*P	1/4*6	1/4*6
尺寸	机器高度		mm	2700	2700
	占地面积		mm	5100*2200	5100*2200
	净重(估重)		Kgs	5300	5400
	毛重(估重)		Kgs	6300	6400

标准附件
点磁盘——1块 @砂轮平衡台——1套 @砂轮——1块 @鑽石修整器——1套 @法兰——1套
砂轮平衡棒——1件 @脚垫及脚螺丝——1套 @冷却系统——1套 @工具及工具箱——1套
