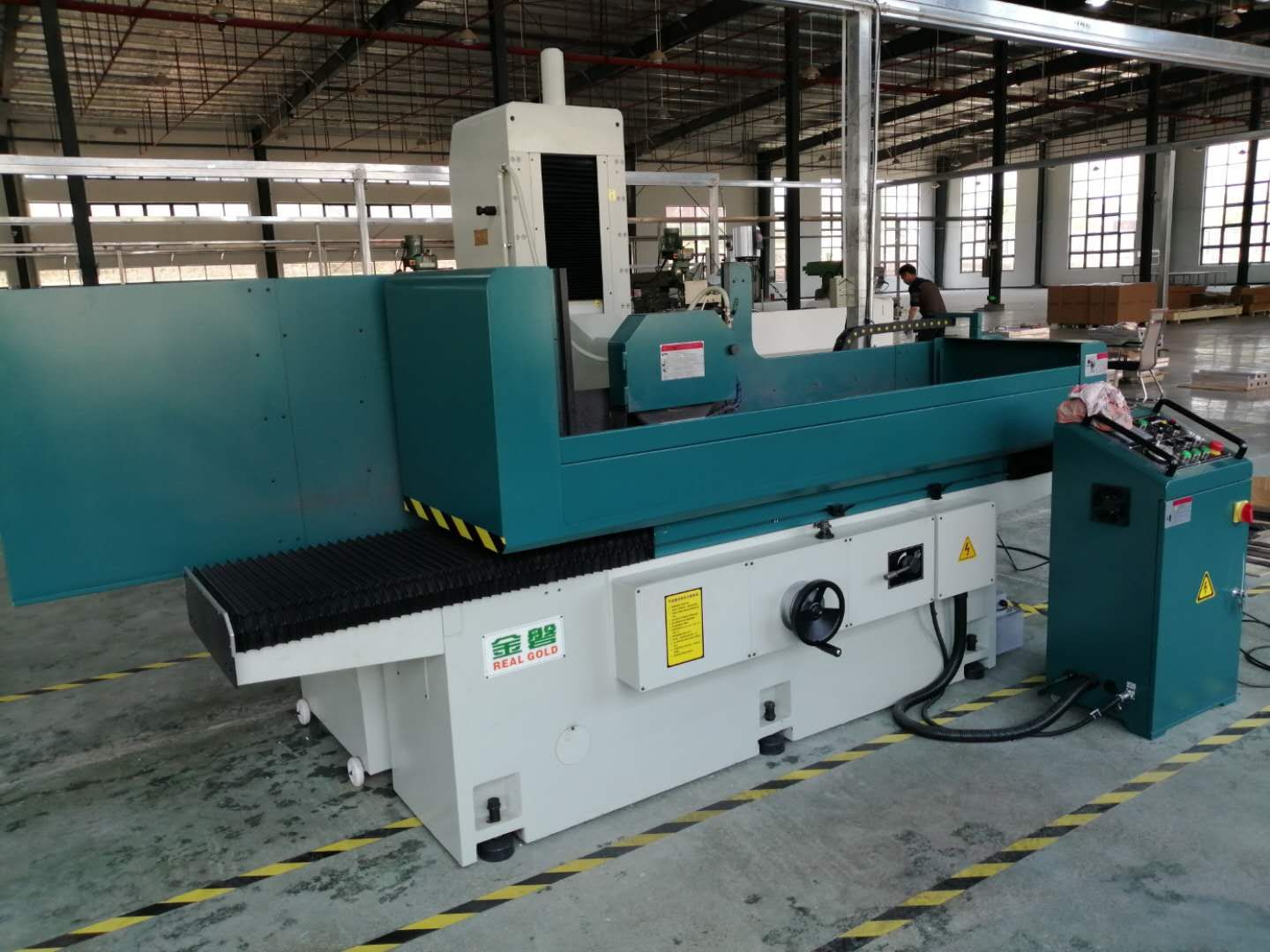

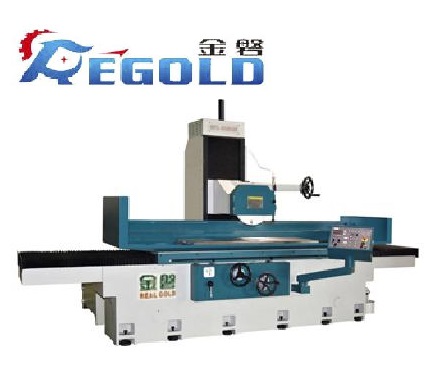

动柱式磨床 3A/AS60150和 3A/AS60200

机床型号：动柱移动式磨床 3A/AS60150
行程大小： 600*1500
工作台面： 600*1500
其它描述：前后移动由立柱整体移动，T字型床身，刚性强。

*3A：左右油压换向，前后自动，上下快速
*AS：左右油压换向，前后自动，上下(伺服)自动
磨床属性
1、双壁式高刚性立柱保证主轴研磨的稳定性
2、加大轴径的主轴课直接安装406mm大尺寸砂轮，方便用户研磨梯度落差较大的的工作，比传统355直径砂轮研磨的高度更大，节省客户购买大机床的购买成本
3、主轴中心线至工作台面的距离由传统的600mm加大到700mm，满足客户研磨较高的工件要求，大大节省机床的购买成本
4、机床前后换向采用光栅尺坐标式采点，比传统的前后手动调节换向距离简单易用
5、主轴采用大轴经轴承，配合10HP主轴马达提升机台切削能力
6、可选配15HP主轴马达及加大轴径主轴进行大切削量的研

规格	项目		3A/AS60150	3A/AS60200
能力	工作台工作面积		1520*600	2050*600
	左右最大移动量		1760	2300
	前后最大移动量		680	680
	工作台面至主轴中心最大距离		700	700
	工作台最大承受重量		900	1600
工作台	工作台T型槽		16*3	16*3
	工作台速度		5/25;	7/25;
	前后手轮进刀	1格	0.02	0.02
		1圈	5	5
	前后自动进刀		0.5-12	0.5-12
	前后快速移动量	50HZ	1250	1250
		60HZ	1500	1500
上下结构	上下手轮进刀	1格	0.001	0.001
		1圈	0.25	0.25
	自动进给量(AS)		×1:0.001	×1:0.001
			×5:0.005	×5:0.005
			×10:0.01	×10:0.01
	上下快速移动量		230	230
砂轮	砂轮尺寸	标配	Ø 40620-50127	Ø 40620-50127
		选配	Ø 35520-50127	Ø 35520-50127
	主轴转速	50HZ	1450	1450
		60HZ	1750	1750
	主轴马达	标配	10*4	10*4
		选配	15*4	15*4
马达	上下驱动马达		½*4	½*4
	油压马达		7.5*6	7.5*6
	衡水马达		1/8*2	1/8*2
	前后驱动马达		1/4*6	1/4*6
尺寸	机器高度		2790	2790
	占地面积		5000*2700	6200*2700
	净重(估重)		6600	8800
	毛重(估重)		7600	10000

标准附件
点磁盘——1块砂轮平衡台——1套砂轮——1块鑽石修整器——1套法兰——1套
砂轮平衡棒——1件脚垫及脚螺丝——1套冷却系统——1套工具及工具箱——1套
