卧轴数控成型磨床

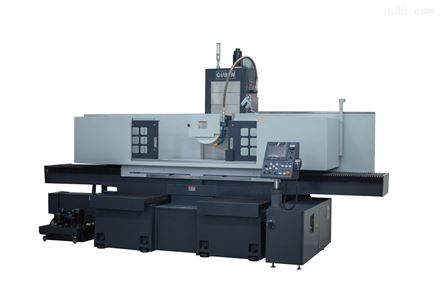

167PC二轴数控平面磨床
机床型号： SG-167SD
行程大小： 1800×760
工作台面： 1700X700
其它描述： PLC机型：二轴数控，左右油压比例阀，X 轴采用双V滑动导轨，Z轴采用双V双平滑动导轨
在线咨询
  • 产品详情
    高精密平面磨床SG-167PC标配多种磨削程式：半自动、自动、切沟、切槽等。可设不等深不等宽沟槽磨削方式，拉式上下进刀量，方便点选，加工中可随时修改。X 轴采用双V滑动导轨，Z轴采用双V双平滑动导轨，通过手工铲刮，达到高等级的精度。$nY轴预紧精密线性导轨，具有高刚性、精密定位特点。
    项  目 单位 SG-167SD
    工作台面工作尺寸(长×宽) mm 1700X700
    工作台最大移动量（左右×前后) mm 1800×760
    工作台面至主轴中心最大距离 mm 700
    工作台最大承重(含吸盘) kg 1500
    工作台    (左右) T型槽尺寸×槽数 mm×N 18×3
    工作台驱动方式 m/min 液压比例自动
    工作台速度 mm 3-25
    鞍座  (前后) 前后MPG进给量 手轮每刻度 mm 0.01/0.1/1
    手轮每转 mm 1.0/10/100
    前后自动进给量 寸进进给量 mm 0.01-35
    连续进给速度 mm/min 0-1200
    前后快进速度 mm/min 0-1200（10段）
    磨头    (上下) 砂轮尺寸 mm φ400×φ127×60
    主轴直径 mm φ150
    主轴转速（变频器控制） r.p.m 500-2300
    上下MPG进给量 手轮每刻度 mm 0.001/0.01/0.1
    手轮每转 mm 0.1/1.0/10
    上下最小进给量 mm 0.001
    去火化光磨次数 次 0-99
    上下快进速度 mm/min 0-800（10段）
    电机 主轴电机（标准） KW 15
    前后伺服电机+减速器 KW 0.85(AC servo)
    上下伺服电机+减速器 KW 1.8(AC servo)
    油压电机 KW 3.7
    冲水电机 W 550（高压）+90
    运输包装尺寸（长×宽×高） mm 5200×3000×3000
    工作占地空间（长×宽×高） mm 5400×3600×2800
    机床净重 kg 11200
    机床毛重 kg 12200
    电源所需功率（不含附件） KVA 25
    工作精度
    加工面对其基面平行度：300：0.003mm 表面粗糙度：Ra0.16
