立轴数控成型磨床

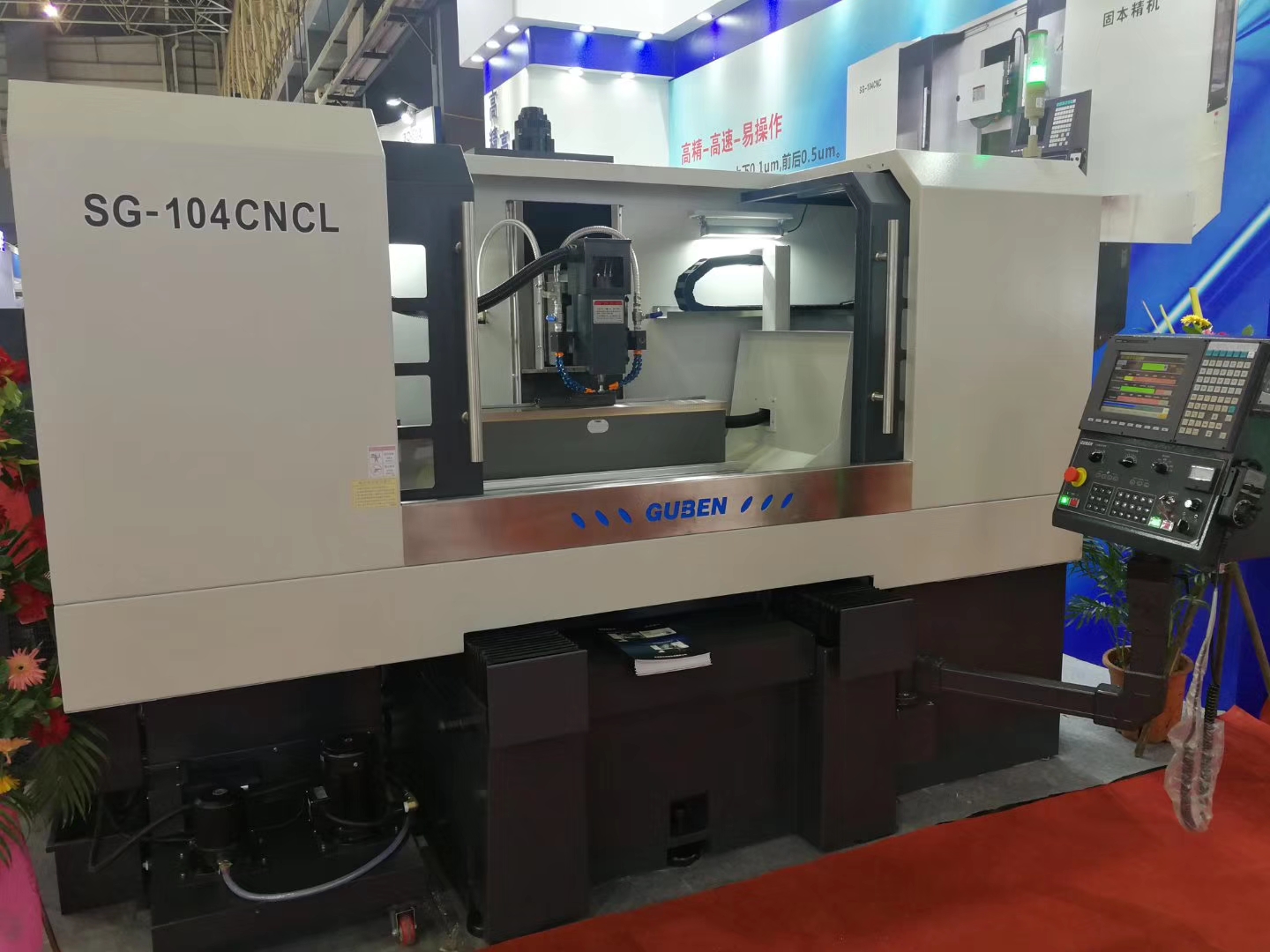

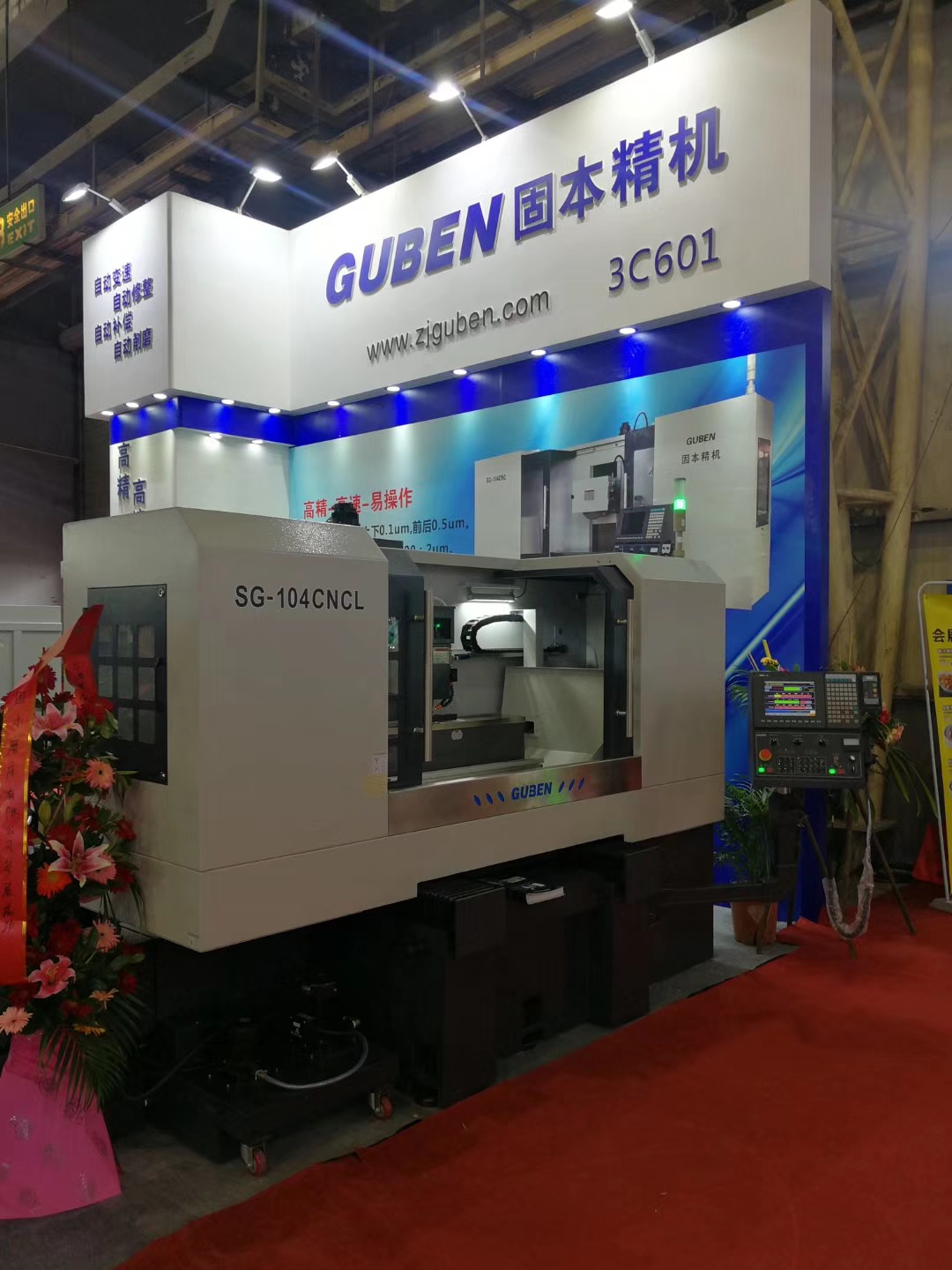

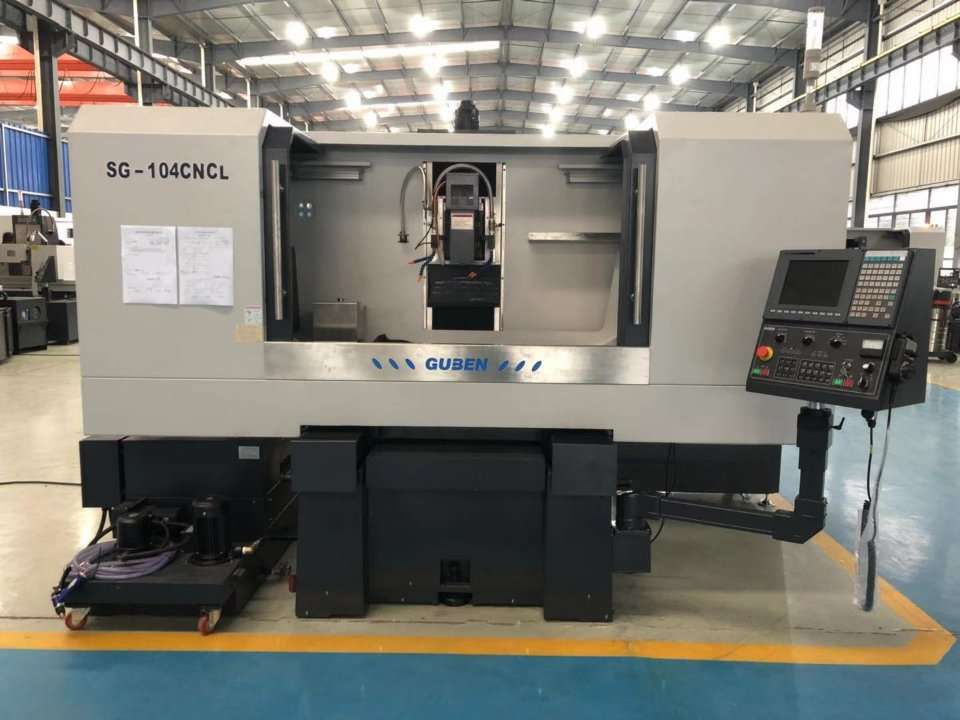

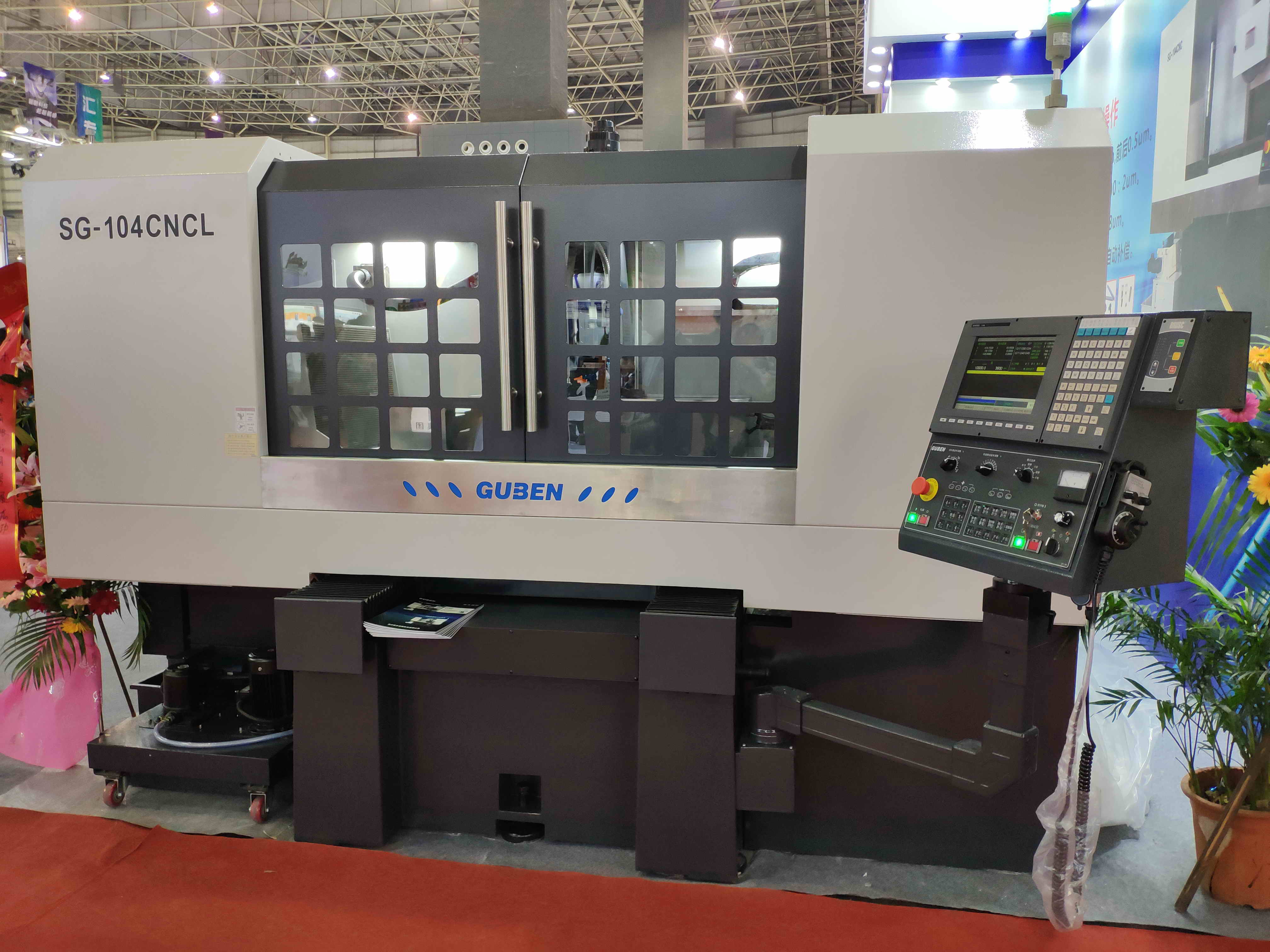

104CNCL三轴数控成型立轴磨床
机床型号： SG-104CNCL
行程大小： 1070*420
工作台面： 1010*400
其它描述： CNCL机型:三轴数控，二轴线轨，高精密电主轴，左右双V硬轨，全封闭罩
在线咨询
  • 产品详情
    SG-104CNCL高精度数控成型磨床专业精密磨削各种内外弧槽，如：大小线轨滑块、中小型线轨、珠架及轨、交叉导轨等。标配磨削程式：半自动、自动滑块磨削、自动导轨磨削。
    • 设置研磨总量后，可设粗磨、半精磨、精磨、超精磨、进刀量和光磨次数，可分设不同的左右速度。
    • 标配砂轮修整程式：磨削滑块自动修整、磨削线轨自动修整。
    • 砂轮自动修整、自动补偿，确保工件磨削尺寸的准能性。
    • 具备故障自诊断功能，报警画面自动显示报警提示。
    主要标准附件
    油冷机（PCL)、水冷机、主轴吹气装置、磁性过滤水箱、清洗水枪 常规标准附件
    SG-104CNCL高精度数控成型磨床主要规格参数
    项  目 单位 SG-104CNCL
     工作台面工作尺寸(长×宽) mm 1020×400
     工作台zui大移动量（左右×前后) mm 1070×430
     工作台面至立轴端面zui大距离 mm 440
     工作台zui大承重(含吸盘) kg 680
    工作台
    (左右)    		 T型槽尺寸×槽数 mm×n 14×3
    工作台驱动方式 　 滚珠丝杆 伺服
    工作台速度 m/min 0-20
    MPG进给量 手轮每刻度  mm 0.001/0.01/0.1
    手轮每转 mm 0.1/1/10
    鞍座
    (前后)    		 MPG进给量 手轮每刻度  mm 0.0005/0.005/0.05
    手轮每转 mm 0.05/0.5/5
    自动进给 寸进进给量 mm 0.0005-0.03
    连续进给速度 mm/min 0-1200
    磨头
    (上下)    		 MPG进给量 手轮每刻度  mm 0.0001/0.001/0.01
    手轮每转 mm 0.01/0.1/1.0
    自动进给 寸进进给量 mm 0.0001/0.04
    连续进给速度 mm/min 0-1200
    电主轴  主轴直径 mm Φ80-φ120（选配）
    主轴zui高转速（变频控制） r.p.m 30000-60000（选配）
    主轴功率 KW 2-13（选配）
    修整器
    （选）    		 滚轮轴转速（伺服控制） r.p.m 500-3500
    伺服电机功率(AC servo) KW 0.4
    电机 左右伺服电机(AC servo) KW/NM 1.8/11.5
    前后伺服电机(AC servo) KW/NM 0.75/2.39
    上下伺服电机(AC servo) KW/NM 0.85/5.39
     运输包装尺寸（长×宽×高） mm 4000×2000×2500
     工作占地空间（长×宽×高） mm 3500×3000×2300
     机床净重/毛重 kg 3200/3550
    SG-104CNCL工作精度
    滚道间相互平行度 mm 0.002
    滚道对安装基面平行度 mm 0.003
    滚道表面粗糙度 um Ra0.16
