立轴数控成型磨床

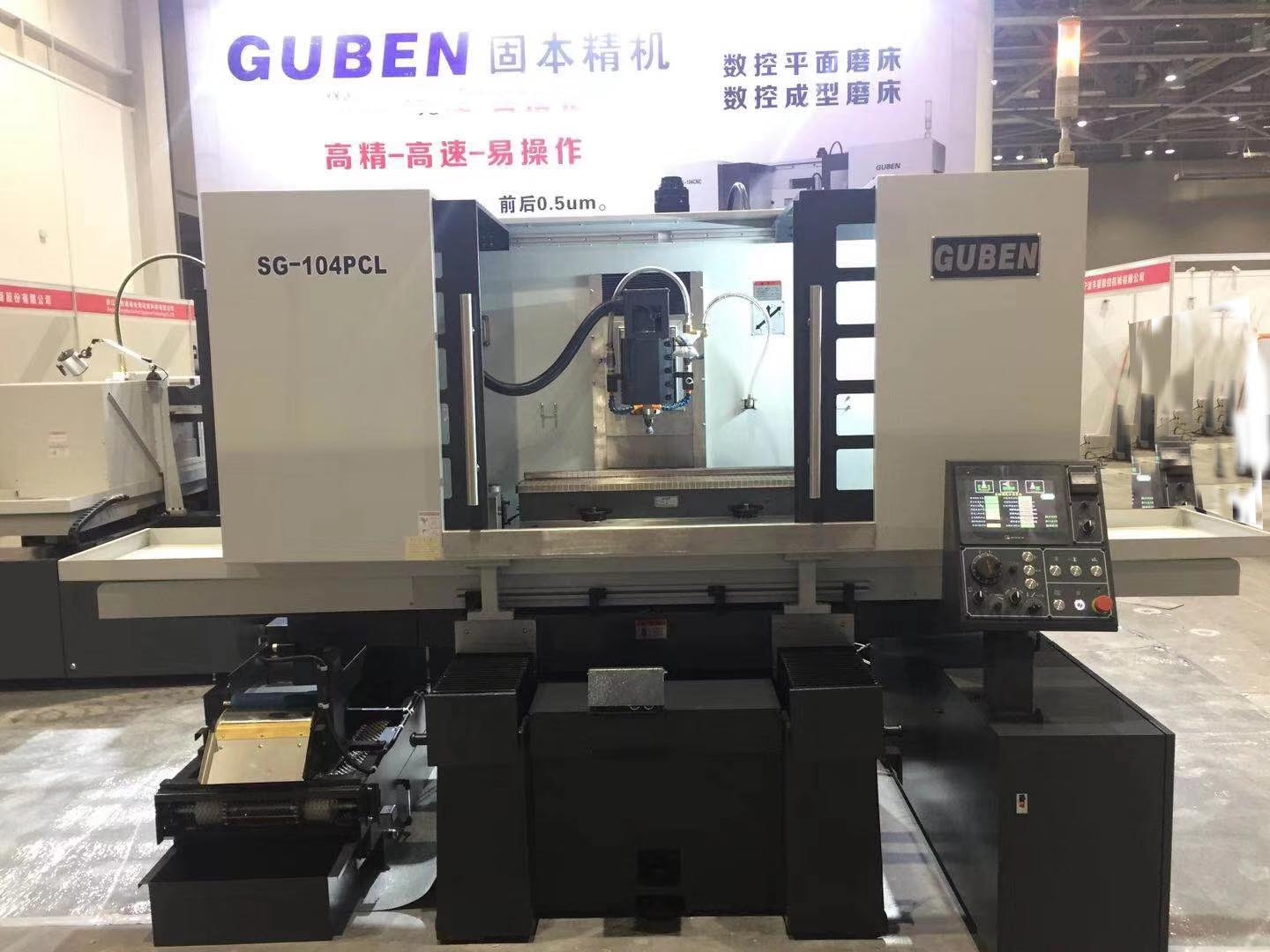

104PCL二轴数控成型立轴磨床
机床型号： SG-104PCL
行程大小： 1070*420
工作台面： 1010*400
其它描述： PLC机型：二轴数控，二轴线轨，左右油压比例阀，高精密，电主轴，左右双V硬轨，半罩
在线咨询
  • 产品详情
    立轴二轴数控成型磨床
    • 设置研磨总量后，可设粗磨、半精磨、精磨、超精磨、进刀量和光磨次数，可分设不同的左右速度。
    • 标配砂轮修整程式：磨削滑块自动修整、磨削线轨自动修整。
    • 砂轮自动修整、自动补偿，确保工件磨削尺寸的准能性。
    • 具备故障自诊断功能，报警画面自动显示报警提示。
    • 专业精密磨削各种内外弧槽，如：大小线轨滑块、中小型线轨、珠架及轨、交叉导轨等。
    • 标配磨削程式：半自动、自动滑块磨削、自动导轨磨削。
    • 前后进刀方式可选择：左侧、右侧、二侧；前后行程可示教方式单独输入。
    产品参数
    项  目 单位 SG-104PCL
    工作台面工作尺寸(长×宽) mm 1010×400
    工作台zui大移动量（左右×前后) mm 1070×440
    工作台面至立轴端面zui大距离 mm 500
    工作台zui大承重(含吸盘) kg 680
    工作台(左右) T型槽尺寸×槽数 mm×n 14×3
    工作台驱动方式      PCL:液压比例自动
    工作台速度 m/min   PCL:2-25 ( OP:0.5-20 )
    MPG进给量 手轮每刻度 mm     PCL:无
    手轮每转 mm      PCL:无
    鞍座(前后) MPG进给量 手轮每刻度  mm   PCL:0.0005/0.005/0.05
    手轮每转 mm PCL:0.05/0.5/5
    自动进给 寸进进给量 mm  PCL:0.0005-0.03
    连续进给速度 mm/min 0-1200
    麿头（上下） MPG进给量 手轮每刻度  mm 0.0001/0.001/0.01
    手轮每转 mm 0.01/0.1/1.0
    自动进给 寸进进给量 mm 0.0001-0.04
    连续进给速度 mm/min 0-1200
    电主轴 主轴直径 mm Φ80-Φ120（选配）
    主轴zui高转速（变频控制） r.p.m 24000-60000（选配）
    主轴功率 KW 2-13（选配）
    修整器（选） 滚轮轴转速（伺服控制） r.p.m 500-3000
    伺服电机功率 KW 0.4（AC servo)
    电机 左右伺服电机（AC servo) KW/NM   PCL:无
    前后伺服电机（AC servo) KW/NM 0.75
    上下伺服电机（AC servo) KW/NM 0.85
    油压电机 KW    PCL:2.2
    运输包装尺寸（长×宽×高） mm 4000×2000×2500
    工作占地空间
    （长×宽×高）
    PCL机型 mm 4800×3000×2300
    机床净重(约） kg 3600
    机床毛重（约） kg 3950
    工作精度
              滚道间相互平行度 mm 0.002
     滚道对安装基面平行度 mm 0.003
              滚道表面粗糙度 um Ra0.16
