立轴数控成型磨床

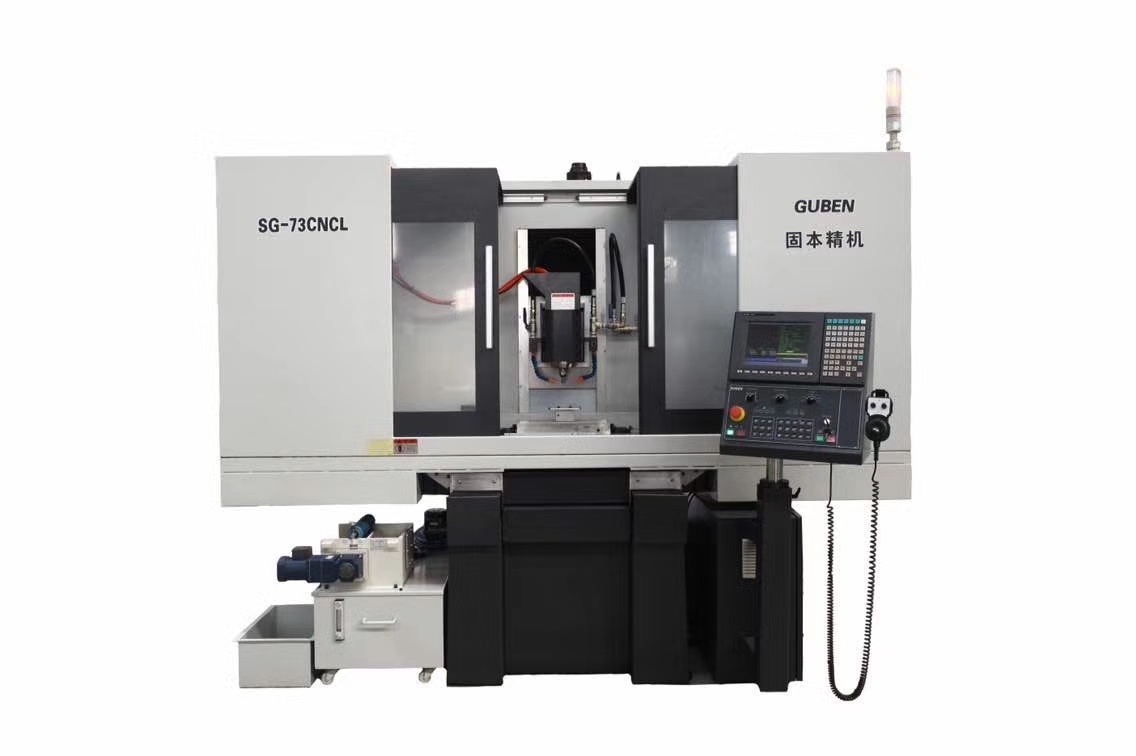

73CNCL三轴数控成型立轴磨床
机床型号： 73CNCL三轴数控成型立轴磨床
行程大小： 750*330
工作台面： 720*300
其它描述： CNCL机型:三轴数控，二轴线轨，高精密电主轴，左右双V硬轨，全封闭罩
在线咨询
  • 产品详情
    SG-73CNCL数控磨床主电机功率13（kw）外形尺寸3000*2600*2300（mm），加工精度高精度砂轮转速60000（rpm），z大磨削尺寸750*330（mm）
    CNCL机型：高精密/电主轴/三轴数控/二轴线轨/左右双V硬轨/全封闭罩前后进刀方式可选择：左侧、右侧、二侧；前后行程可示教方式单独输入。设置研磨总量后，可设粗磨、半精磨、精磨、超精磨、进刀量和光磨次数，可分设不同的左右速度。
    SG-73CNCL主要规格参数
    项  目 单位 SG-73CNCL
     工作台面工作尺寸(长×宽) mm 720×300
     工作台zui大移动量（左右×前后) mm 750×330
     工作台面至立轴端面zui大距离 mm 440
     工作台zui大承重(含吸盘) kg 400
    工作台
    (左右)    		 T型槽尺寸×槽数 mm×n 14×1
    工作台驱动方式 　 滚珠丝杆 伺服
    工作台速度 m/min 0-20
    MPG进给量 手轮每刻度 mm 0.001/0.01/0.1
    手轮每转 mm 0.1/1/10
    鞍座
    (前后)    		 MPG进给量 手轮每刻度 mm 0.0005/0.005/0.05
    手轮每转 mm 0.05/0.5/5
    自动进给 寸进进给量 mm 0.0005-0.03
    连续进给速度 mm/min 0-1200
    磨头
    (上下)    		 MPG进给量 手轮每刻度 mm 0.0001/0.001/0.01
    手轮每转 mm 0.01/0.1/1.0
    自动进给 寸进进给量 mm 0.0001/0.04
    连续进给速度 mm/min 0-1200
    电主轴 主轴直径 mm Φ80-φ120（选配）
    主轴zui高转速（变频控制） r.p.m 30000-60000（选配）
    主轴功率 KW 2-13（选配）
    修整器
    （选）    		 滚轮轴转速（伺服控制） r.p.m 500-3500
    伺服电机功率(AC servo) KW 0.4
    电机 左右伺服电机(AC servo) KW/NM 1.8/11.5
    前后伺服电机(AC servo) KW/NM 0.75/2.39
    上下伺服电机(AC servo) KW/NM 0.85/5.39
     运输包装尺寸（长×宽×高） mm 3300×1900×2500
     工作占地空间（长×宽×高） mm 3000×2600×2300
     机床净重/毛重 kg 2650/2900
    SG-73CNCL工作精度
    滚道间相互平行度 mm 0.002
    滚道对安装基面平行度 mm 0.003
    滚道表面粗糙度 um Ra0.16
