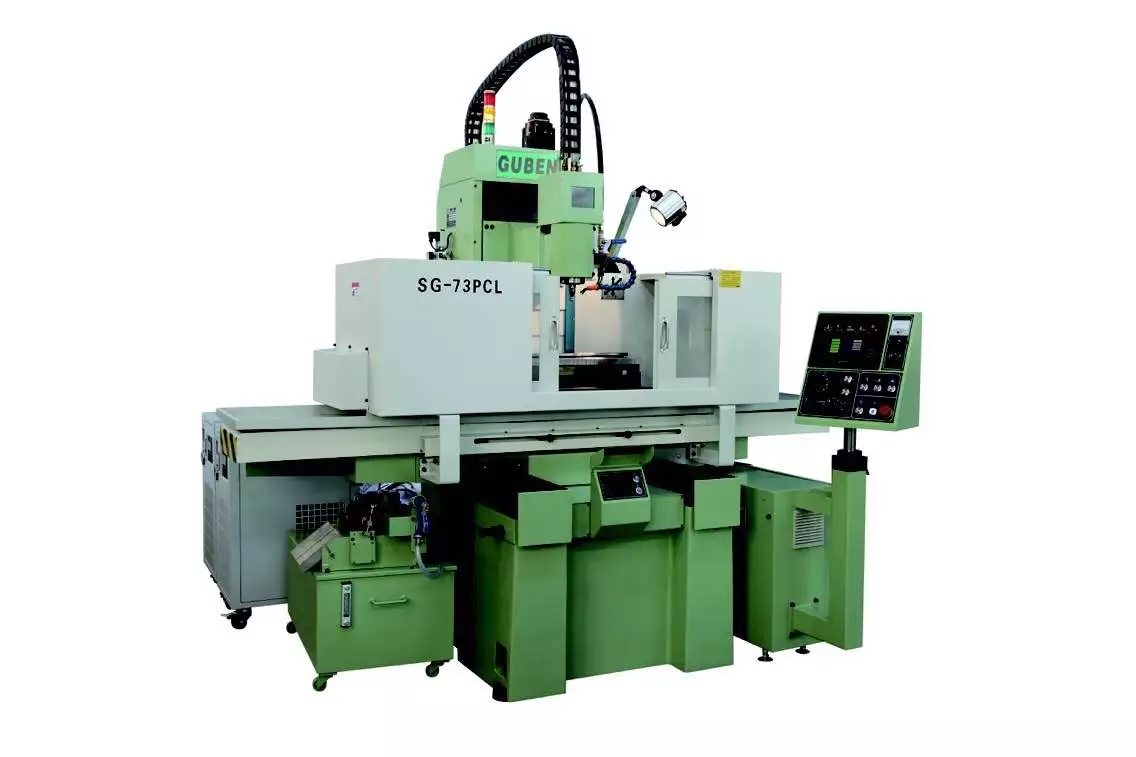

立轴数控成型磨床 73PCL二轴数控成型立轴磨床 机床型号: 行程大小: 工作台面: 其它描述: 在线咨询 产品详情 SG-73PCL高精密数控成型磨床前后进刀方式可选择:左侧、右侧、二侧;前后行程可示教方式单独输入。设置研磨总量后,可设粗磨、半精磨、精磨、超精磨、进刀量和光磨次数,可分设不同的左右速度。 SG-73PC立轴数控成型磨床主要规格参数 项 目 单位 SG-73PCL 工作台面工作尺寸(长×宽) mm 720×300 工作台zui大移动量(左右×前后) mm 750×340 工作台面至立轴端面zui大距离 mm 500 工作台zui大承重(含吸盘) kg 400 工作台 (左右) T型槽尺寸×槽数 mm×n 14×1 工作台驱动方式 液压比例自动 工作台速度 m/min 3-25 鞍座 (前后) MPG进给量 手轮每刻度 mm 0.0005/0.005/0.05 手轮每转 mm 0.05/0.5/5 自动进给 寸进进给量 mm 0.0005-0.03 连续进给速度 mm/min 0-1200 磨头 (上下) MPG进给量 手轮每刻度 mm 0.0005/0.005/0.05 手轮每转 mm 0.05/0.5/5 连续进给速度 mm/min 0-1200 电主轴 主轴直径 mm Φ80-φ120(选配) 主轴zui高转速(变频控制) r.p.m 30000-60000(选配) 主轴功率 KW 2-13(选配) 修整器 (选) 滚轮轴转速(伺服控制) r.p.m 200-2000 伺服电机功率(AC servo) KW 0.4 电机 前后伺服电机(AC servo) KW 0.75 上下伺服电机(AC servo) KW 0.85 油压电机 KW 1.5 运输包装尺寸(长×宽×高) mm 3300×1900×2500 工作占地空间(长×宽×高) mm 3500×2600×2300 机床净重/毛重 kg 2650/2900 工作精度 滚道间相互平行度 mm 0.002 滚道对安装基面平行度 mm 0.003 滚道表面粗糙度 um Ra0.16
