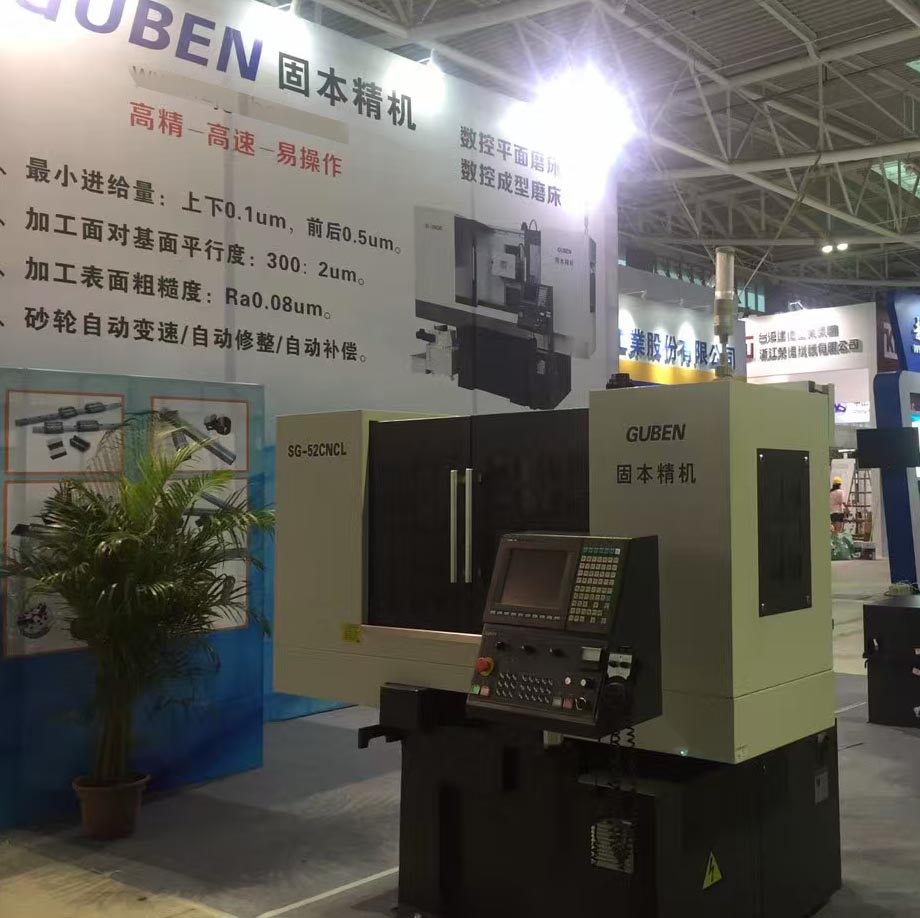

立轴数控成型磨床 52CNCL三轴数控成型立轴磨床 机床型号： 52CNCL三轴数控成型立轴磨床 行程大小： 工作台面： 其它描述： CNCL机型:三轴数控，二轴线轨，高精密电主轴，左右双V硬轨，全封闭罩 在线咨询 产品详情 52CNCL高速数控成型磨床标配磨削程式：自动滑块磨削、自动导轨磨削。前后进刀方式可选择：左侧、右侧、二侧；前后行程可示教方式单独输入。设置研磨总量后，可设粗磨、半精磨、精磨、超精磨、进刀量和光磨次数，可分设不同的左右速度。 CNCL机型：高精密/电主轴/三轴数控/二轴线轨/左右双V硬轨/全封闭罩。 对话式操作画面造就简易全自动化加工 专业精密磨削各种内外弧槽，如：大小线轨滑块、中小型线轨、珠架及轨、交叉导轨等。 标配磨削程式：半自动、自动滑块磨削、自动导轨磨削。 前后进刀方式可选择：左侧、右侧、二侧；前后行程可示教方式单独输入。 设置研磨总量后，可设粗磨、半精磨、精磨、超精磨、进刀量和光磨次数，可分设不同的左右速度。 标配砂轮修整程式：磨削滑块自动修整、磨削线轨自动修整。 SG-52CNCL高速数控成型磨床主要规格参数 项 目 单位 SG-52CNCL 工作台面工作尺寸(长×宽) mm 520×200 工作台zui大移动量（左右×前后) mm 540×220 工作台面至立轴端面zui大距离 mm 300 工作台zui大承重(含吸盘) kg 210 工作台 (左右) T型槽尺寸×槽数 mm×n 14×1 工作台驱动方式 滚珠丝杆 伺服 工作台速度 m/min 0-20 MPG进给量 手轮每刻度 mm 0.001/0.01/0.1 手轮每转 mm 0.1/1/10 鞍座 (前后) MPG进给量 手轮每刻度 mm 0.0005/0.005/0.05 手轮每转 mm 0.05/0.5/5 自动进给 寸进进给量 mm 0.0005-0.03 连续进给速度 mm/min 0-1200 磨头 (上下) MPG进给量 手轮每刻度 mm 0.0001/0.001/0.01 手轮每转 mm 0.01/0.1/1.0 自动进给 寸进进给量 mm 0.0001/0.04 连续进给速度 mm/min 0-1200 电主轴 主轴直径 mm Φ80-φ120（选配） 主轴zui高转速（变频控制） r.p.m 30000-60000（选配） 主轴功率 KW 2-13（选配） 修整器 （选） 滚轮轴转速（伺服控制） r.p.m 500-3500 伺服电机功率(AC servo) KW 0.4 电机 左右伺服电机(AC servo) KW/NM 1.8/11.5 前后伺服电机(AC servo) KW/NM 0.75/2.39 上下伺服电机(AC servo) KW/NM 0.85/5.39 运输包装尺寸（长×宽×高） mm 2700×1950×2400 工作占地空间（长×宽×高） mm 2000×2200×2200 机床净重/毛重 kg 2150/2350 机的工作精度 滚道间相互平行度 mm 0.002 滚道对安装基面平行度 mm 0.003 滚道表面粗糙度 um Ra0.16
