立轴数控成型磨床

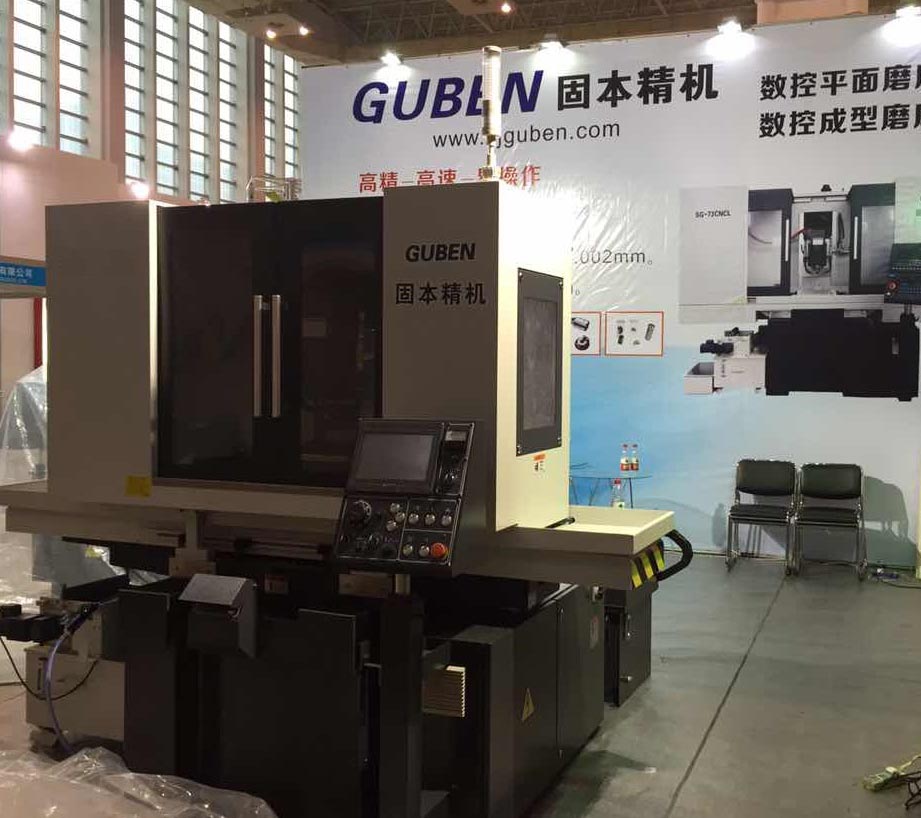

52PCL二轴数控成型立轴磨床
机床型号： SG-52PCL二轴数控成型立轴磨床
行程大小： 540*230
工作台面： 520*200
其它描述： PLC机型：二轴数控，二轴线轨，左右油压比例阀，高精密，电主轴，左右双V硬轨，半罩
在线咨询
  • 产品详情
    SG-52PCL上下最小进给量为0.1um,前后最小进给量为0.5um..
    加工面对基面平行度：300：0.002mm.
    滚道间相互平行度：0.002mm.
    SG-52PCL控成型磨床主要规格参数
    项  目 单位 SG-52PCL
     工作台面工作尺寸(长×宽) mm 520×200
     工作台zui大移动量（左右×前后) mm 540×230
     工作台面至立轴端面zui大距离 mm 350
     工作台zui大承重(含吸盘) kg 210
    工作台
    (左右)    		 T型槽尺寸×槽数 mm×n 14×1
    工作台驱动方式 　 液压比例自动
    工作台速度 m/min 3-25
    鞍座
    (前后)    		 MPG进给量 手轮每刻度 mm 0.0005/0.005/0.05
    手轮每转 mm 0.05/0.5/5
    自动进给 寸进进给量 mm 0.0005-0.03
    连续进给速度 mm/min 0-1200
    磨头
    (上下)    		 MPG进给量 手轮每刻度 mm 0.0005/0.005/0.05
    手轮每转 mm 0.05/0.5/5
    连续进给速度 mm/min 0-1200
    电主轴 主轴直径 mm Φ80-φ120（选配）
    主轴zui高转速（变频控制） r.p.m 30000-60000（选配）
    主轴功率 KW 2-13（选配）
    修整器
    （选）    		 滚轮轴转速（伺服控制） r.p.m 200-2000
    伺服电机功率(AC servo) KW 0.4
    电机 前后伺服电机(AC servo) KW 0.75
    上下伺服电机(AC servo) KW 0.85
    油压电机 KW 1.5
     运输包装尺寸（长×宽×高） mm 2700×1950×2400
     工作占地空间（长×宽×高） mm 2700×2200×2200
     机床净重/毛重 kg 2150/2350
    工作精度
    滚道间相互平行度 mm 0.002
    滚道对安装基面平行度 mm 0.003
    滚道表面粗糙度 um Ra0.16
