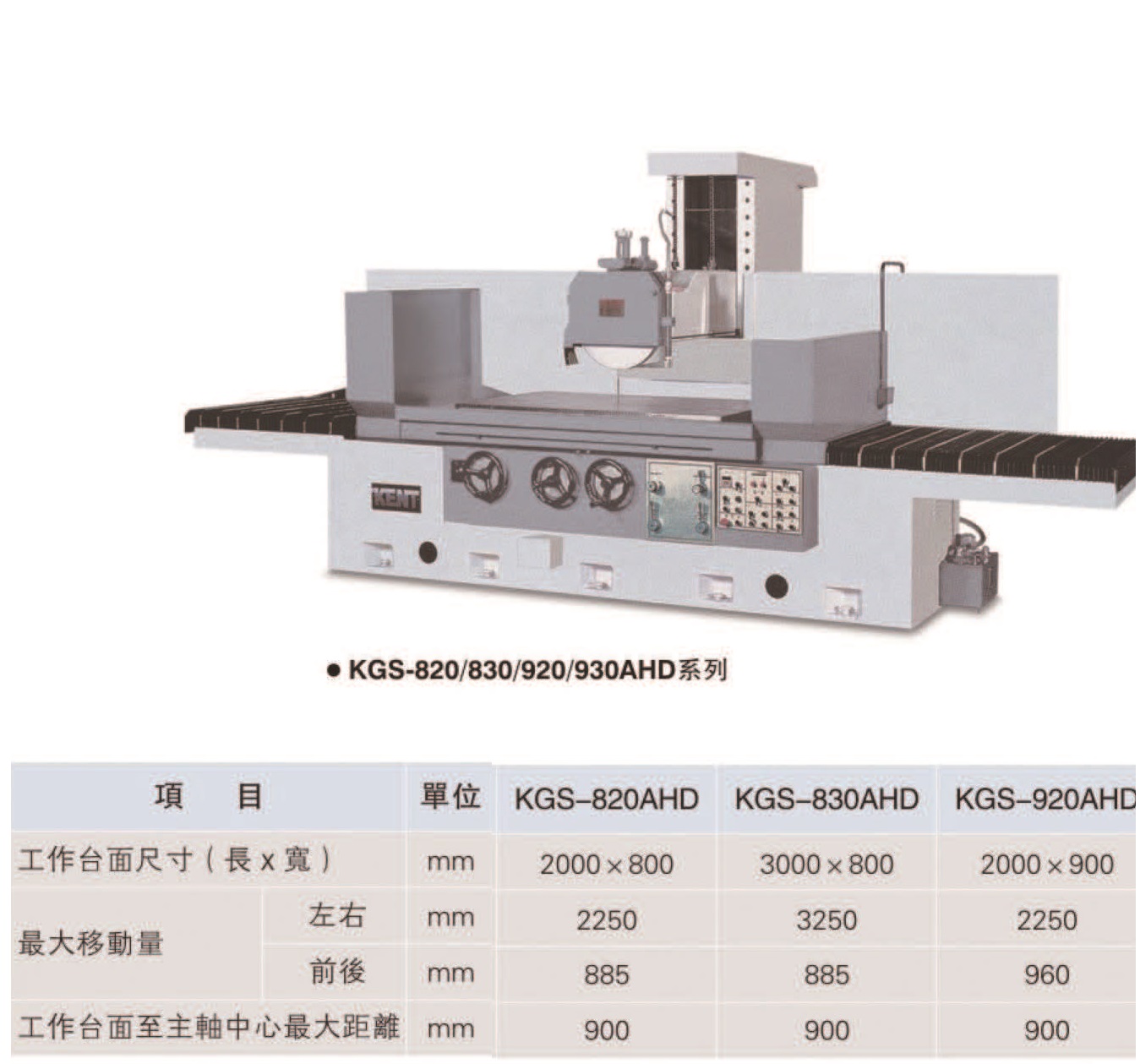

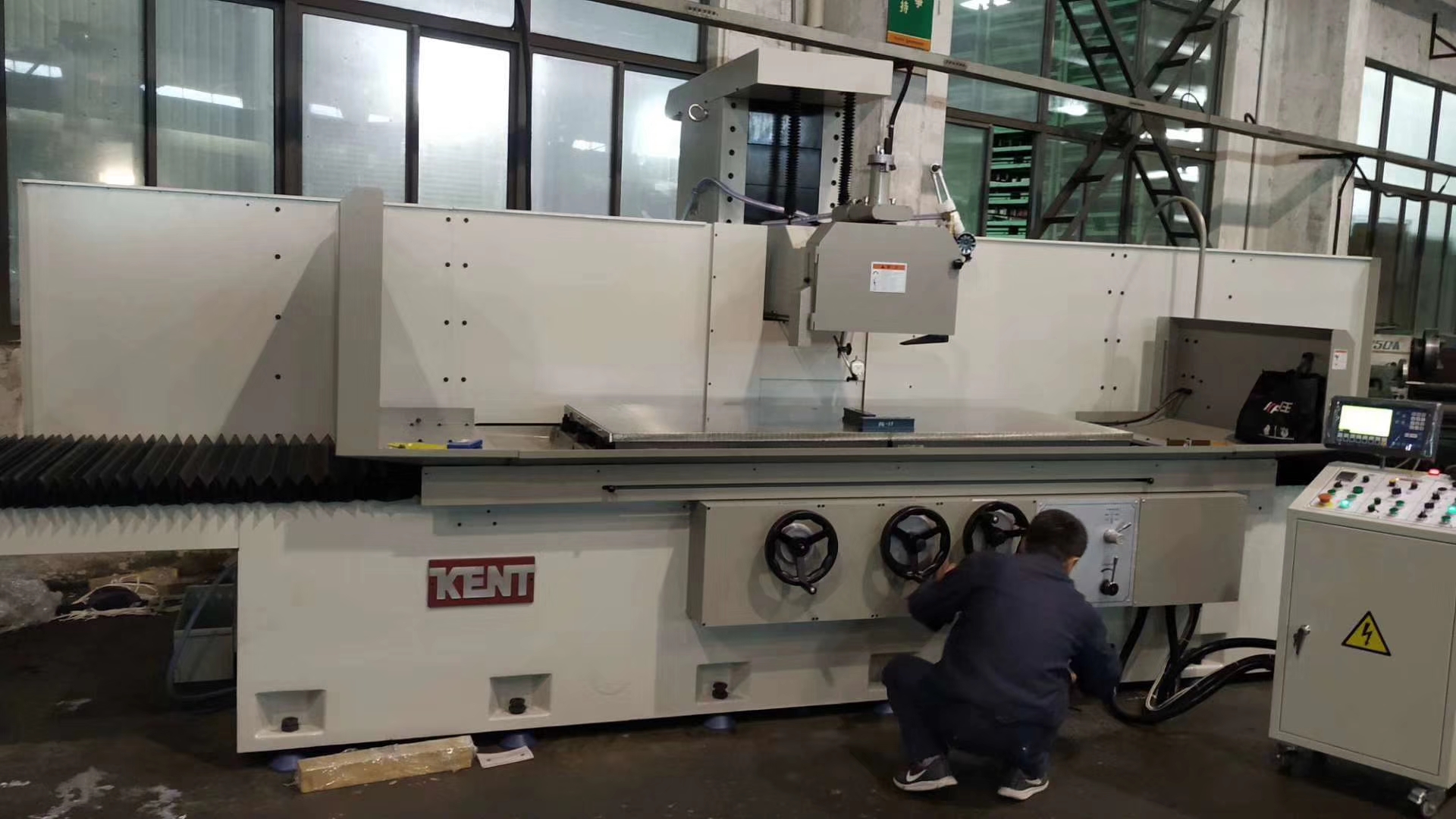

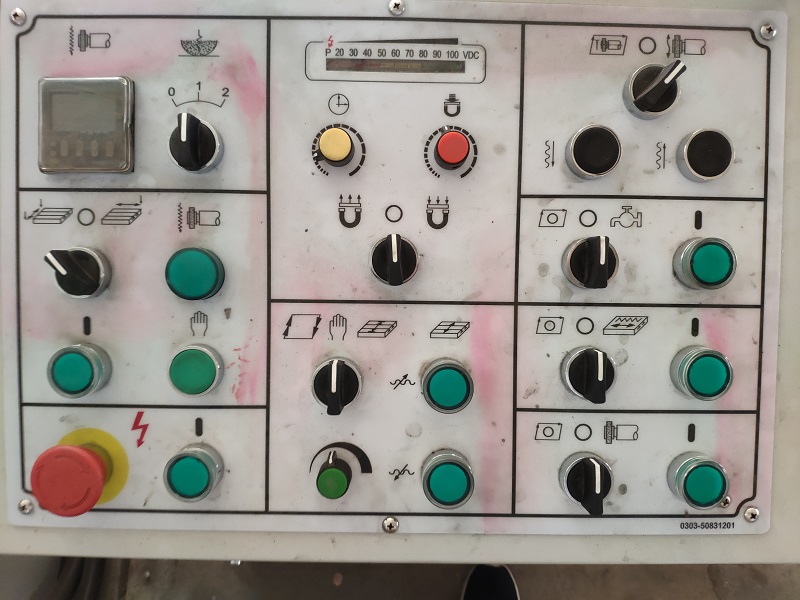

建德KENT磨床 820AH/AHD 建德动柱磨床 机床型号： KGS-820AH/AHD 行程大小： 2250*885 工作台面： 2000*800 其它描述： 动柱式 在线咨询 产品详情 AHD：前后、左右及上下三轴均为自动操作，上下进给可先预设进给量和进给次数，工作完毕后机床自动停止 高刚性铸件体 铸件体经由工程仿真分析（cosmos）计算，立柱及机头采双层璧设计，具高抗弯与抗扭刚性。 工作台滑轨面黏贴铁氟龙 工作台之滑轨面贴有铁氟龙(Turcite-B)，以减少阻尼系数使工作台运行平稳，增长机台使用寿命。 上下轴配置平衡配重系统 磨头上下安装机械式平衡配重，使磨头在整个上下进刀保持垂直，减少磨头倾斜，提高加工精度，延长使用寿命。 高精度之法兰式主轴 本公司之每一支主轴完全由台湾建德本厂自行研发与制作，从外管之原料开始至组装(除进口轴承外)，在温控及无尘车间装配，决不外包，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动，能够提供多年的服务而不产生问题。 本机台并采用法兰式主轴之设计，搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后，安装于机头座上，保证主轴之偏转远低于 0.002mm.。 自动润滑系统 采循环式中心润滑装置，一方面各传动螺杆和滑动面均得到最佳之润滑，另一方面废油回收过滤再循环润滑，不仅环保，也节省润滑油之不必要支出，润滑系统配有自我检测功能，当油罐内液位降低到设定位置时，液位开关发出警报。 配备油冷却系统之油压系统 双缸驱动式，配合独立式油压系统之设计，使工作台具多段可调之速度与低震动之特性，搭配配液压油用油冷机，先行循环冷却回油之温度，随时供应正常温度之液压油至油压系统，保持机器研磨之精度，避免因油温过高而影响工作物之精度。 油压平整装置 装设于砂轮上方，以油压驱动，当砂轮积垢时，只要设定好后，操作者可在操作面板上触动开关，即可轻松作砂轮之平面修整。 日本三菱PLC控制系统 采用日本三菱(MITSUIBISHI)PLC控制系统，控制线路比一般传统线路少，易于维护、修改与监测。 防溅大墙板 机台后方装有防溅大墙板，可有效遮挡研磨水和铁屑飞溅到机器后方，不仅可维持机器之清洁度，甚至避免研磨液喷进机器之滑轨，确保机器之寿命和精度。 冷却冲水纸带附磁性过滤装置 工作冷却之研磨液将先经过磁性过滤器之滚轮式磁铁 (先行将铁屑与研磨水分离) 后研磨液再经纸带(0.02mm)进一步过滤后，研磨液最后流入冷却水箱内之沉淀分离槽，经除屑、过滤及沉淀后之干净研磨液，将再被用以循环冷却工作物和清洁砂轮屑。 項目 單 位 KGS-820AHD 能力 工件台面尺寸(長x寬) mm 2000x800 工件台最大移動量 左右 mm 2250 前後 mm 885 工作台面至主軸中心最大距離 mm 900 工作台最大承載重量(含磁盤) Kgs 2300 工作台及前後進給 工作台T 型槽 mmxN 18x3 工作台速度 M/min 7–25 前後手輪進刀 一格 mm 0.01 一圈 mm 2 前後自動進給量 mm 2–20 前後快速量 50 Hz mm/min 1500 上下進給 上下手輪進給量 一格 mm 0.002 一圈 mm 0.5 上下自動進給量 mm 0.005-0.04 上下快速移動量 mm/min 230 砂輪主軸 砂輪尺寸(外徑x厚度 x內徑) mm 500x20-50x127 主軸轉速 50 Hz rpm 950 60 Hz rpm 1150 馬達 主軸馬達 hp 15 前後馬達 hp 油壓 上下馬達 hp 1/2 油壓馬達 hp 10 沖水馬達 hp 1/4 尺寸重量 機器高度 mm. 2850 佔地面積(長x寬) mm. 6000x3360 機器重量(淨重/毛重) Kgs. 15500/17500
